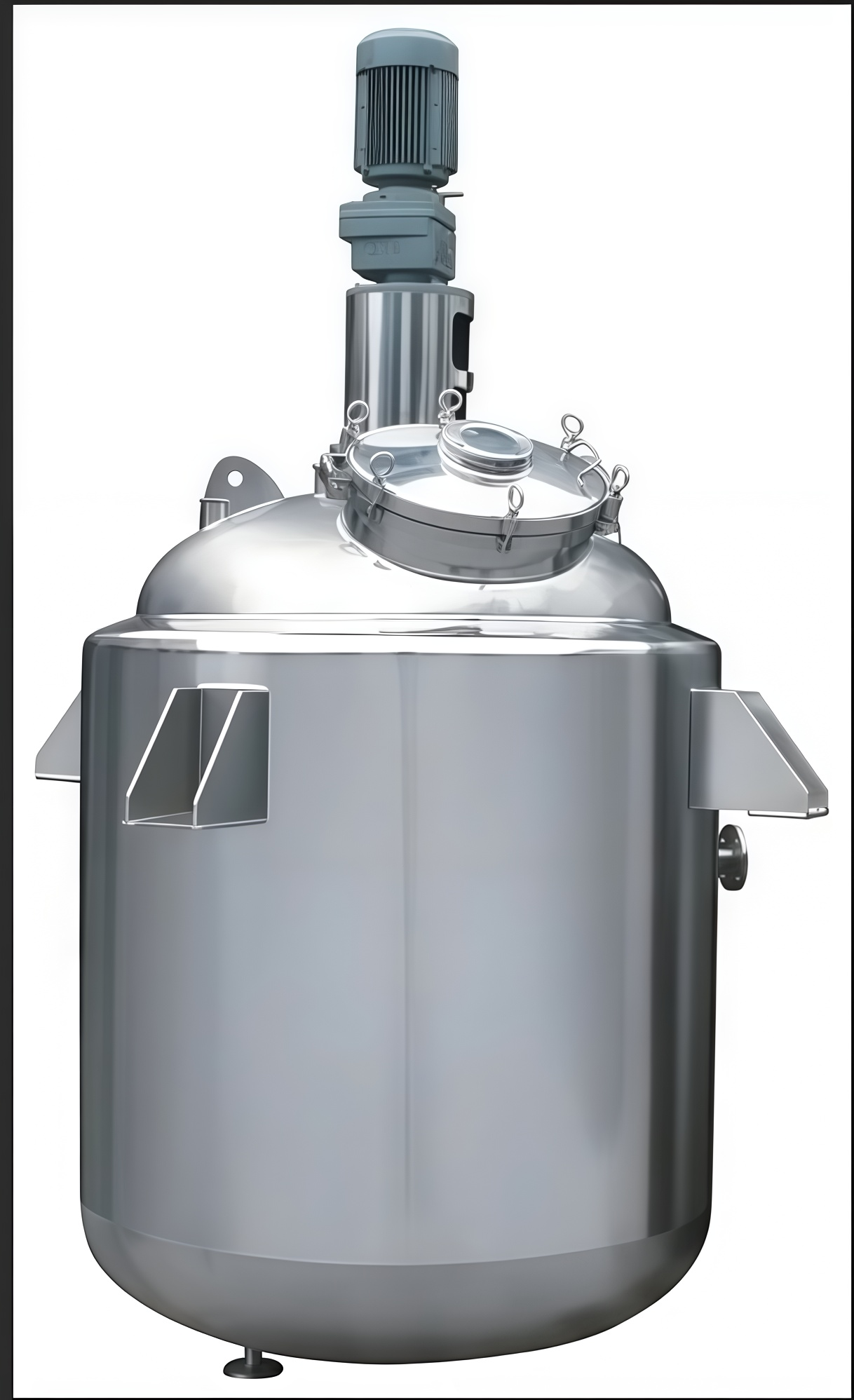

不锈钢反应釜

反应釜（Reaction Vessel / Reactor）是化工、制药、食品、染料等行业中，用于完成物理或化学反应的核心密闭压力容器。它通过提供可控的温度、压力、搅拌、气氛等工艺条件，使物料在釜内进行混合、反应、合成、聚合、结晶等过程。简单理解，它就是一个高度可控的“化学厨房”，原料在里面“烹饪”成目标产品。

主要结构组成

一个标准的反应釜通常由以下几大系统构成：

釜体与釜盖：

主体结构：通常为不锈钢（如304/316L）、特种合金（哈氏合金、钛材）或搪玻璃（搪瓷）材质，根据物料腐蚀性和压力温度选择。

设计压力/温度：根据工艺要求设计，需符合国家压力容器规范。

接口：设有进料口、出料口、视镜（观察窗）、人孔（大型釜）、各种仪表接口。

搅拌系统：

驱动电机：提供动力。

减速机：降低转速，增加扭矩。

搅拌轴与桨叶：核心部件，形式多样（锚式、桨式、涡轮式、推进式等），确保物料充分混合、传热和反应均匀。

传热系统：

夹套：包裹在釜体外层的空腔，通入循环的导热介质（蒸汽、热水、导热油、冷却水）来加热或冷却釜内物料。

盘管：安装在釜内的螺旋形管道，同样用于通入导热介质，辅助或替代夹套进行换热，效率更高。

电加热：直接在夹套内插入电加热棒。

密封系统：

机械密封：常用，密封性好，寿命长，适用于高压、高速、有毒或昂贵介质。

填料密封：结构简单，成本低，但有一定泄漏率，需定期压紧或更换填料。

静密封：釜体与釜盖之间的垫片。

动密封：搅拌轴穿过釜盖处的密封，至关重要。主要有两种：

仪表与控制系统：

温度传感器（PT100热电偶）。

压力表/压力传感器。

pH计、液位计等。

与控制柜/PLC/DCS系统连接，实现自动化控制与数据记录。

主要分类

按加热形式：电加热反应釜、蒸汽加热反应釜、导热油循环加热反应釜。

按材质：

不锈钢反应釜：通用性强，易清洁，适用于大多数无强腐蚀性场合。

搪玻璃（搪瓷）反应釜：玻璃釉质衬里，耐强酸（氢氟酸除外）腐蚀，但怕强碱、温差剧变和物理撞击。

特种合金反应釜：如钛反应釜（耐氯离子腐蚀）、哈氏合金反应釜，用于极端腐蚀环境。

按压力：常压反应釜、低压反应釜、高压反应釜（可达数十甚至数百兆帕）。

按搅拌形式：顶入式搅拌反应釜、底入式搅拌反应釜、侧入式搅拌反应釜。

特殊功能型：

聚合反应釜：带高粘度搅拌和精确温控。

加氢反应釜（高压釜）：耐高压，配有氢气进气系统和安全联锁。

磁力驱动反应釜：采用磁力耦合器传动，实现零泄漏全密封，用于极度危险或高纯度物料。

微型/实验室反应釜：用于小试和工艺研发。

选型关键因素

选择反应釜时，必须综合考虑：

工艺条件：反应温度、压力、是否放热/吸热、反应时间。

物料特性：腐蚀性、粘度、密度、固含量、是否易燃易爆、有毒。

操作要求：间歇式还是连续式、是否需要精确控温、是否需要真空或特定气氛（如氮气保护）。

容积规模：实验室级（毫升-升）、中试级（几十-几百升）、生产级（几千-数万升）。

安全操作与维护要点

操作前：检查密封、仪表、阀门、搅拌是否正常，清除釜内异物。

投料：不得超过额定装载系数（通常为容积的70-80%），尤其注意反应物料的相容性和加料顺序。

升温和加压：必须缓慢进行，避免局部过热或压力冲击。

运行时：密切监控温度、压力、搅拌电流等参数，严禁超温、超压、超负荷运行。

出料与清洁：反应结束，待温度压力降至安全范围后再出料。清洁时尤其注意搪玻璃釜，避免硬物刮擦。

定期检验：作为压力容器，必须按法规进行定期检验（如年度检查、全面检验）。

常见问题与故障

泄漏：常见问题，多由密封件损坏或安装不当引起。

搅拌故障：如轴摆动大、异响，可能轴承损坏或搅拌桨变形。

温度控制不准：可能由于导热介质循环不畅、传感器故障或夹套结垢。

搪玻璃层损坏：爆瓷、裂纹，会导致釜体腐蚀穿孔。

发展趋势

大型化与集成化：提高单批次产量。

智能化：与工业互联网结合，实现远程监控、预测性维护和工艺优化。

绿色与节能：改进传热设计，降低能耗；使用更环保的材质和清洗方式。

高精度控制：满足精细化工和高端制药对工艺参数的苛刻要求。

总结：反应釜是现代流程工业的“心脏设备”。其设计、选型、操作和维护的科学性直接关系到产品质量、生产效率和人员安全。在实际应用中，务必遵循“安全可靠，预防为主”的原则，并严格按照设备操作规程和压力容器相关法规执行。
